| 品牌 | 昊量光電 | 應用領域 | 綜合 |
|---|---|---|---|
| 技術原理 | 激光誘導擊穿光譜（LIBS） | 激光器配置 | 單脈沖能量100mJ；波長1064nm；脈寬≤10ns |
| 光譜范圍 | 180-1050nm（可選） | 光譜分辨率 | ≤0.1nm |
| 分析時間 | 全流程≤15分鐘 | 檢測濃度范圍 | 10ppm至%級別（低可到ppm級） |
| 可計算指標 | 灰分值、熱值、揮發分、碳含量等 | 三維位移臺 | X/Y/Z軸各50mm |
| 工作溫度 | 0-40℃ | IP等級 | IP54 |

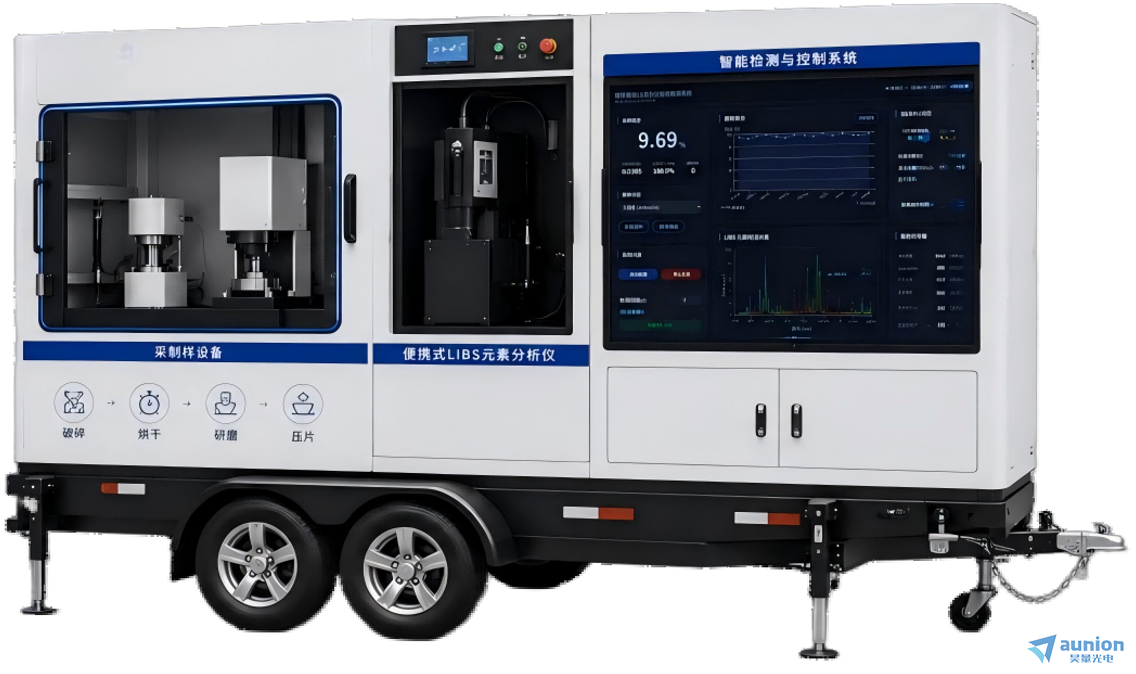

昊量光電/星朗浩宇Libs煤質灰分元素分析儀
精確測煤，15分鐘出結果！LIBS煤質灰分元素分析儀，全自動制樣+四通道光譜，洗煤廠與電廠的現場快！
一、昊量光電/星朗浩宇Libs煤質灰分元素分析儀簡介
LIBS煤質灰分元素分析儀是一款基于激光誘導擊穿光譜（LIBS）技術研發的智能化煤質快速檢測設備，專注于煤炭灰分及關鍵元素的現場快速分析。煤炭灰分是衡量煤質、燃燒效率和定價的重要指標，也是洗煤廠評價洗選效果的關鍵依據。傳統化學化驗流程復雜，周期約1小時，難以滿足實時檢測需求。
該設備集高精度、高速度、高穩定性與便攜易用于一體，可實現快速檢測，無需復雜制樣與實驗室環境，樣品制備全流程自動化處理。相比傳統灰分化驗方式，產品大幅縮短檢測周期——從接收濕煤樣到輸出結果全流程≤15分鐘，含烘干、制樣、測量、計算全流程自動化處理。
設備針對煤質分析中的基體效應與光譜干擾問題進行了專項優化，構建了覆蓋不同煤種與礦區的高魯棒性定量模型，可為洗選工藝調節、質量控制及貿易定價提供實時數據支撐。適用于煤礦、洗煤廠、煤炭貿易、電廠等多種場景，為現場工藝參數調整提供快速數據支撐。
二、該產品技術原理
2.1 LIBS技術原理
LIBS（Laser-Induced Breakdown spectroscopy，激光誘導擊穿光譜）是一種基于原子發射光譜的元素分析技術。通過超短脈沖激光聚焦于煤樣表面，在焦點處產生瞬時高溫高密度等離子體；等離子體冷卻過程中，激發態原子和離子躍遷回基態，發射出包含元素特征信息的發射光譜；通過高分辨率光譜儀采集并解析這些特征譜線，即可實現煤樣中灰分及關鍵元素含量的快速識別與定量分析。
2.2 煤質灰分檢測原理
煤炭灰分是指煤中所有可燃物質燃燒后剩余的殘?jiān)饕蒘iO?、Al?O?、Fe?O?、CaO、MgO、K?O、Na?O、TiO?等金屬氧化物組成。LIBS通過檢測煤中這些灰分相關元素的發射光譜強度，結合內置定量分析模型，可快速計算灰分值、熱值、揮發分、碳含量等關鍵煤質指標。設備采用基于PLS/SVM/ANN的專用煤灰分值算法模型，有效校正煤質基體效應與光譜干擾，確保檢測準確度≤0.5%。
三、該產品技術優勢
3.1 核心技術優勢
• LIBS元素分析模塊：采用四通道光譜系統，光譜范圍180-1050nm（可選），分辨率≤0.1nm，實現寬波段覆蓋
• 精密元素分析：可快速、無損檢測煤中灰分及關鍵元素含量，實現高精度煤質分析，檢測準確度≤0.5%，滿足產線在線快速檢測與實時反饋需求
• 自動化檢測：全流程≤15分鐘，從濕煤樣接收開始，自動完成樣品制備、烘干、研磨、壓片、測量、計算及結果輸出一體化處理，實現樣品制備全流程自動化處理
• 智能數據分析：內置智能分析軟件，實現煤質灰分預測、數據建模與趨勢分析，支持基于PLS/SVM/ANN的灰分及元素定量分析模型
• 穩定可靠運行：一體化工業級設計，IP54防護等級，具備良好的抗震、防塵性能，適應復雜工況環境，工作溫度0-40℃
• 便攜移動部署：采用拖車式移動設計，可快速部署于選煤廠、礦區、港口等多種現場應用場景
• 高精度三維位移臺：行程范圍X/Y/Z軸各50mm，定位精度±0.01mm，重復定位精度±0.005mm，大速度20mm/s，支持連續掃描
3.2 軟件功能
設備配備智能化分析軟件，集成10項核心功能：
序號 | 軟件功能 | 功能說明 | |
1 | 多設備協同控制 | 實現光譜儀、脈沖觸發延遲發生器、三維位移平臺及激光器等核心設備的一體化精密協同控制 | |
2 | 多維參數集中調控 | 支持空間維度、時序維度及激發維度參數統一配置，實現多設備同步調節 | |
3 | 工況-光譜關聯分析 | 實現掃描工況參數與LIBS光譜數據一一映射，支持不同工況下光譜演變趨勢分析 | |
4 | 全自動Mapping掃描 | 支持自定義樣品掃描區域，并可設置積分時間、延時時間及激光能量等參數進行步進掃描 | |
5 | 光譜采集與預處理 | 支持光譜信號采集及背景校正、基線修正等預處理功能，提升數據一致性 | |
6 | 元素自動尋峰識別 | 內置NIST數據庫，實現自動尋峰及元素特征峰實時匹配顯示 | |
7 | 多元素定量分析 | 內置多元素分析模型與光譜解混算法，實現復雜樣品多元素同步定量分析 | |
8 | 自定義建模與定標 | 支持元素定標、線性/多項式擬合、峰比值及峰面積計算，支持用戶自定義建模優化 | |
9 | 結果輸出與驗證 | 支持元素濃度、不確定度及統計顯著性分析結果輸出與驗證 | |
10 | 智能算法擴展 | 預留機器學習與深度學習算法接口，提升復雜樣品識別與智能分析能力 | |
3.3 數據管理功能
設備具備數據管理功能，滿足選煤廠、礦區、港口等復雜工業現場的長期在線運行與集中化數據管理需求：
• 集歷史查詢、統計分析、趨勢監測與數據導出于一體，支持按時間、煤種、模型及檢測狀態等多條件快速查詢歷史檢測數據
• 系統可自動生成灰分變化趨勢曲線，并統計平均值、標準差、合格率等關鍵指標，支持上下限預警設置與多模型分類分析
• 具備多種格式數據導出、日志記錄及權限管理功能
四、該產品應用
4.1 洗煤廠洗選工藝優化
在洗煤廠生產過程中，LIBS煤質灰分元素分析儀可實時在線檢測洗選產品灰分，全流程≤15分鐘的檢測速度遠快于傳統1小時化學化驗周期。系統可實時反饋洗選效果，指導重介質密度調節、浮選藥劑添加量?jī)?yōu)化等工藝參數調整，提高洗選效率與精煤回收率，降低洗選成本。
4.2 煤礦生產質量控制
在煤礦生產現場，設備可快速檢測原煤及各品位煤炭的灰分與關鍵元素含量，為煤層配采、原煤分裝分運、煤炭分級利用提供實時數據支撐。拖車式移動設計可靈活部署于不同礦井工作面，滿足井下及地面快速檢測需求。
4.3 煤炭貿易結算
在煤炭貿易環節，灰分是煤炭定價的核心指標。LIBS煤質灰分元素分析儀可在15分鐘內提供灰分檢測結果，準確度≤0.5%，滿足貿易結算的精度要求。設備可部署于港口、集運站等煤炭集散地，為買賣雙方提供快速、客觀、可追溯的灰分檢測數據，減少貿易爭議。
4.4 電廠入爐煤質監控
在火力發電廠，入爐煤灰分直接影響鍋爐燃燒效率與污染物排放。設備可實時檢測入爐煤灰分及關鍵元素（如Si、Al、Fe、Ca、Mg、Na、K等）含量，指導鍋爐燃燒參數調整與配煤優化，提高燃燒效率、降低結渣風險與污染物排放，保障鍋爐安全穩定運行。
4.5 煤灰成分分析
設備可檢測煤中灰分相關元素：SiO?、Al?O?、Fe?O?、CaO、MgO、K?O、Na?O、TiO?等，及其他關鍵元素C、S、P等。這些數據對煤灰熔融性判斷、粉煤灰綜合利用評價、鍋爐結渣傾向預測等具有重要參考價值。檢測濃度范圍10ppm至%級別，低可到ppm級。
4.6 適用的煤種范圍
設備適用于多種煤種與煤炭產品的灰分及元素檢測：
• 動力煤：用于發電、供熱等動力用煤的灰分快速檢測
• 煉焦煤：用于煉焦配煤的灰分及硫分控制
• 無煙煤：高灰分無煙煤的品位快速評定
• 洗精煤：洗選后精煤產品質量驗證
• 中煤：洗選中煤的灰分檢測與再利用評估
• 矸石：煤矸石灰分檢測與綜合利用評價
五、該產品數據
5.1 主要技術指標
參數項 | 參數值 |
型號 | LIBS煤質灰分元素分析儀 |
激光器配置 | 單脈沖能量：100mJ；波長：1064nm；脈寬：≤10ns |
光譜儀配置 | 光譜范圍：180-1050nm（可選）；分辨率≤0.1nm |
測量樣品范圍 | 動力煤、煉焦煤、無煙煤、洗精煤、中煤、矸石等；以及灰分相關元素 |
檢測濃度范圍 | 10ppm至%級別（根據不同元素和基體決定，低可到ppm級） |
分析時間 | 從接收濕煤樣到輸出結果，含烘干、制樣、測量、計算全流程≤15分鐘 |
可計算指標 | 灰分值、熱值、揮發分、碳含量等 |
算法模式 | 涵蓋暗背景扣除、基線校正、強度歸一化等光譜預處理算法，內置基于PLS/SVM/ANN的灰分及元素定量分析模型的專用煤灰分值算法模型 |
三維位移臺 | 行程范圍：X軸50mm、Y軸50mm、Z軸50mm |
數據格式 | CSV，xlsx |
報告生成 | 支持 |
分析類型 | 半定量、定量 |
準確度 | ≤0.5% |
氬氣使用 | 根據所測量元素判定是否需要?dú)鍤獯祾撸豢刹鹦妒焦鈱W(xué)窗口清潔 |
工作溫度 | 0-40℃ |
IP等級 | IP54 |
5.2 檢測指標與適用煤種
類別 | 詳情 |
可計算指標 | 灰分值、熱值、揮發分、碳含量等 |
灰分相關元素 | SiO?、Al?O?、Fe?O?、CaO、MgO、K?O、Na?O、TiO? |
其他關鍵元素 | C、S、P等 |
適用煤種 | 動力煤、煉焦煤、無煙煤、洗精煤、中煤、矸石等 |
檢測準確度 | ≤0.5% |
檢測濃度范圍 | 10ppm至%級別（低可到ppm級） |
